브릿지 거더 메가 빔 런처 크레인

거더 런처, 메가 빔 런처 크레인, 브릿지 거더 메가 빔 런처 크레인 판매

문의 보내기

설명

제품 설명

허난 다웰 크레인 주식회사

중국의 주요 교량 대들보 메가 빔 발사기 크레인 제조업체 및 공급 업체 중 하나 인 Henan Dowell Crane Co., Ltd와 교량 대들보 메가 빔 발사기 크레인 가격 및 견적을 상담해 주셔서 감사합니다. 맞춤형 제품을 제공 할 수 있습니다.빠른 세부 정보

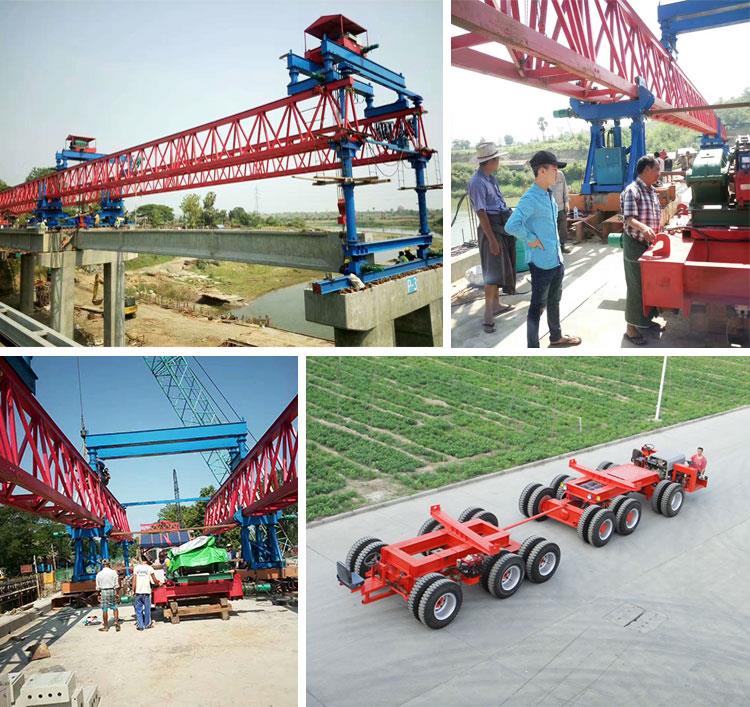

Bridge Girder mega beam launcher crane.jpg

AFDD 아크 결함 보호 회로 차단기

제품 모델	브릿지 거더 메가 빔 런처 크레인
정격 리프팅 용량(최대 리프팅 용량)(t)	900
대들보의 최대 크기 (m)	32.6×12.6×3.05
교량발사장치의 이동속도(m/min)	0-3
트롤리 세로 이동 속도 (m/min)	0-3(전체 로드)/ 0-6(빈 로드)
트롤리 리프팅 속도(m/min)	0-0.5(전체 로드)/ 0-1(빈 로드)
최대 리프팅 높이(m)	7
프리캐스트 대들보 수평 미세 조정 거리(mm)	±200
프리캐스트 대들보 미세 조정 속도(m/min)	0-1
적용 가능한 그라데이션	L1500세로 구배 20‰, 가로 구배 40‰
전력(kw)	300
외부 치수(m)	61×15.3×14.6
총중량(t)	585

Bridge Girder 메가빔 발사기 크레인의 적용 범위

아래의 건설 기술 문제를 해결하기 위해 터널 및 대들보 운송 장치를 위한 교량 대들보 메가 빔 발사기 크레인:
가. 고속철도 교량과 터널은 자주 연결되어 있다.
나. 교량거더 발사장치 및 거더운반장치는 거더 설치를 위해 터널을 원활하게 통과하여야 한다.
터널 및 거더 운송 장치의 교량 거더 메가 빔 발사기 크레인은 승객 특수 노선의 복선 전체 경간 상자 거더 32m, 24m, 20m를 설치하고 경간 이동, 터널 입구 및 출구 6m 교대 및 건립 요구를 충족시킬 수 있습니다. 굽은 다리.

브릿지 거더 메가빔 런처 크레인의 주요 특징 및 장점

A. 터널과 연결된 교량을 건설하여 해체 비용을 여러 번 절감
B. 균형 잡힌 리프팅 용량을 갖춘 4개의 고정 지점 리프팅 프리캐스트 대들보가 콘크리트 박스 대들보 및 리프팅 시스템 구조의 안전을 보장합니다. 리프팅 시스템의 약간의 종방향 및 측면 이동으로 박스 거더를 설치하여 정확한 위치 결정이 가능합니다.
C. 발사 노즈 및 교량 거더 발사 장치는 교각을 세로 방향으로 교차시키는 협력 작업을 수행하며 작동이 쉽고 안전하며 신뢰할 수 있습니다.
D. 스팬 시프트 설치 및 곡선 교량 설치를 실현할 수 있으며 타이어 대들보 운송 장치는 교량 대들보 발사대를 직접 운반하여 현장을 이동하고 터널을 통과할 수 있습니다.
E. 런칭 노즈, 리프팅 트롤리 및 보조 오버헤드 크레인과 조화를 이루는 교량 거더 발사 장치는 첫 번째 및 마지막 거더는 물론 터널 입구 및 출구용 거더를 설치할 수 있습니다.

교량거더 메가빔 발사기 크레인의 주요 기계제작기술

많은 기계 제조(기계 제작) 기술이 있습니다. 관리규칙은 다음과 같습니다.
A. 먼저 기술부서에서 도면을 제작가능성부터 검토합니다.
나. 기술안내서를 작성하고 절차인정을 한다.
C. 도면, 규칙 및 기준에 따라 용접 절차 카드, 기계 제작 카드, 조립 공정, 상자 거더의 캠버 도면을 작성합니다. 용접 각도의 크기, 형상 크기 및 조립 요구 사항 등을 강조합니다.
D. 도면 요구 사항에 따라 조립 기술 클램프를 설계합니다.
E. 추첨 요구 사항에 따라 제작 및 순찰 카드의 마무리 시간을 정합니다. 제조 품질을 엄격하게 관리합니다.
