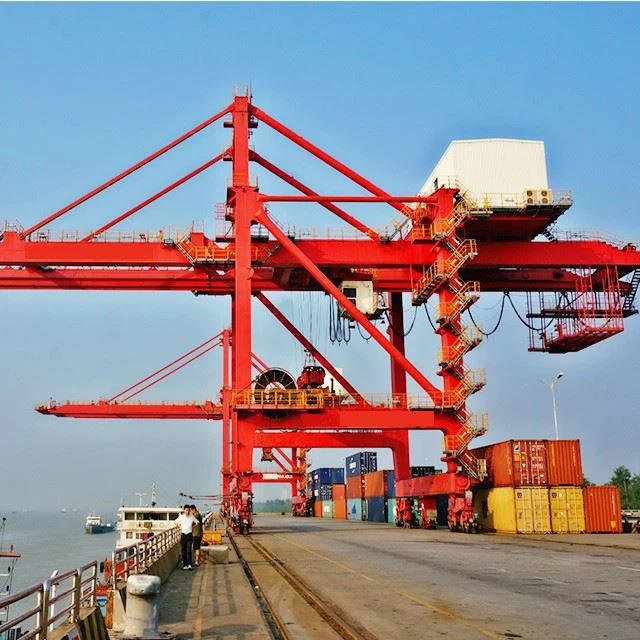

50 Ton Rail Mounted Container Gantry Crane
50 Ton Rail Mounted Container Gantry Crane
50 Ton Rail Mounted Container Gantry Crane
50 Ton Rail Mounted Container Gantry Crane

50톤 레일 장착형 컨테이너 갠트리 크레인

제품 이름:레일 장착 컨테이너 갠트리 크레인
특색: 미사일구조물 기중기
최대 드는 고도: 13m
스팬: 18-35m
의무 등급: A6-A8
산업 전압: 귀하의 요청에 따라
원산지: 허난, 중국
보증: 5년
조건: 새 제품

문의 보내기

설명

컨테이너 갠트리 크레인 모델 설명

그만큼레일 장착형 컨테이너 갠트리 크레인메인 빔, 견고하고 유연한 도어 레그, 주행 트롤리, 리프팅 메커니즘, 카트 주행 메커니즘, 전기 시스템, 작동 캡 등으로 구성됩니다. 야드의 작업 프로세스에 따라 캔틸레버가 단일 방향으로 확장되는 경우 도어 레그 또는 이중 도어 레그 방향으로 외팔보 또는 이중 캔틸레버 모델이 되며, 확장되지 않으면 비캔틸레버 모델이 됩니다. 현장, 컨테이너 보관 및 운송 과정, 적재 및 하역 차량(컨테이너 트럭 또는 철도 차량)에 따라 캔틸레버가 없는 구조, 단일 캔틸레버 및 이중 캔틸레버 구조가 사용됩니다.

RMG crane 2

컨테이너 갠트리 크레인 모델 매개변수

스프레더의 Caoacutt			T	30.5	35	40.5	50
근무 의무				A6	A6	A6	A6
스팬(m)			S	35	35	35	35
베이스(m)			B	16	16	16	16
리프팅 높이(m)			H	15.4	15.4	18.2	18.2
속도	게양	완전 부하	m/분	12	12	18	18
	게양	유일한 윈티 스프레더		24	24	36	36
	트래버스			60	60	70	70
	여행			45	45	45	45
총 전력			kw	~200	~230	~255	~300
최대 바퀴의 작업 부하			kn	260	260	280	300
크레인 레일				P50	P50	P50	QU80
전원			삼상 AC 50Hz 380V

컨테이너 갠트리 크레인 모델 기능

1. 리프팅 속도가 낮고 카트의 주행 속도가 빠름
2. 트롤리의 주행 속도는 교량의 스팬과 양쪽 끝의 아웃 리치에 따라 결정될 수 있습니다.
3. 스팬이 40m를 초과하면 카트의 고속 작동 중에 양쪽 도어 레그의 주행 저항이 다르기 때문에 편차가 발생합니다. 이를 위해 전기 제어 시스템을 통해 양쪽 주행 메커니즘의 주행 속도 동기화를 유지하기 위해 동기화 장치가 설치됩니다.
4. 더 높은 사용 요구 사항을 충족하기 위해 전기 구동 제어 시스템은 더 나은 속도 조절 및 제어 성능을 달성하기 위해 사이리스터 DC 또는 AC 속도 조절 구동 제어 시스템을 채택합니다.

RMG crane

컨테이너 갠트리 크레인 금속 구조

의 강철 구조레일 장착형 컨테이너 갠트리 크레인일반적으로 상자 구조를 채택합니다. 전체 기계의 무게를 줄이기 위해 트러스 구조를 사용할 수도 있지만 생산 비용이 상대적으로 높습니다.
전체 기계의 구조는 도어 레그의 지지 방식에 따라 "Π" 유형과 "U" 유형을 채택합니다. "Π"형 구조의 강성 및 유연한 도어 레그는 모두 "Π" 형태입니다. 다리 자체의 강도와 강성은 도어 레그의 강성과 도어 레그의 빔에 의해 실현됩니다. "U" 구조의 도어 레그는 도어 레그와 도어 레그의 하부 빔 사이의 연결 강성에 의해 구현됩니다.
